RTO

發布時間:2022/03/01
RTO

  蓄熱式廢氣焚燒爐(RTO)

  工作原理

  將有機廢氣加熱升溫至760~820℃左右,使廢氣中的VOCs廢氣氧化分解成成為無害的CO2和H2O;氧化時后高溫氣體的熱量被蓄熱體“貯存”起來,用于預熱分解新進入的有機廢氣,從而節省氣體升溫所需要的燃料消耗,降低運行成本。

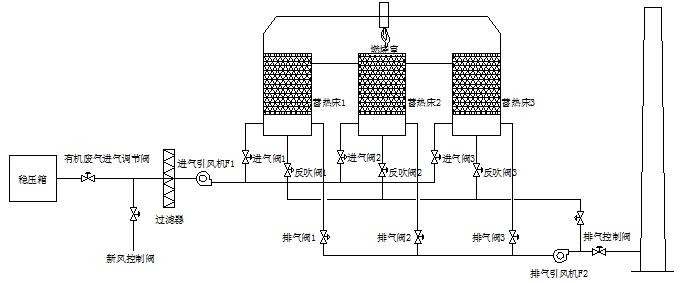

  工藝流程


  待處理有機廢氣經引風機進入蓄熱室1的陶瓷介質層(該陶瓷介質“貯存”了上一氧化周期產生的熱量),陶瓷介質釋放熱量,溫度降低,而有機廢氣吸收熱量,溫度升高,廢氣離開蓄熱室后以較高的溫度進入氧化室,此時廢氣溫度的高低取決于陶瓷體的體積、廢氣流速和陶瓷體的幾何結構。

  在氧化室中,有機廢氣再由燃燒器補燃,加熱升溫至設定的氧化溫度。使其中的有機物被氧化分解成CO2和H2O。由于廢氣已在蓄熱室內預熱,燃燒器的燃料用量大為減少。氧化室有兩個作用:一是保證廢氣能達到設定的氧化溫度,二是保證有足夠的停留時間使廢氣中的VOC充分氧化,本工程設計停留時間為1.0秒。

  廢氣流經蓄熱室1升溫后進入氧化室焚燒,成為被凈化的高溫氣體后離開氧化室,進入蓄熱室2(在前面的循環中已被冷卻,此時蓄熱式3正處于吹掃凈化狀態),廢氣中的熱能被陶瓷體截留,廢氣的溫度得到明顯的降低,而蓄熱室2吸收大量熱量后升溫(用于下一個循環加熱廢氣)。處理后氣體離開蓄熱室2,經排風機排入大氣。

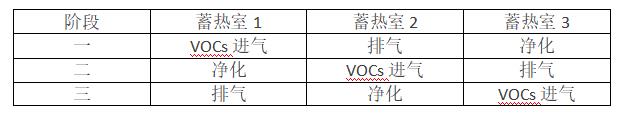

  循環完成后,進氣與出氣閥門進行一次切換,進入下一個循環,廢氣由蓄熱室2進入,蓄熱室3排出。在切換之前,已被凈化的氣體經反吹系統清掃蓄熱室1,吹掃殘留在管路及室內的有機物。這樣可使廢氣的凈化率更高,可達到98%以上。三個蓄熱室的閥門交替運行。


  吹掃作用是將蓄熱室體內未分解廢氣用潔凈氣體吹入燃燒室分解,提高廢氣凈化率。

  技術特點

  去除效率高:兩室設備達95%以上,三室設備凈化效率超過98%;

  運行成本低:當VOCs濃度達到1000ppm以上時,基本不需要額外的燃料消耗,如VOCs濃度更高,還可進行二次余熱回收而大大降低生產成本。

  適用范圍廣:設備內無催化劑,不存在中毒現象;

  處理風量大: 2000—200000m3/h;

  操作簡便:全自動控制,維護方便 。

  應用領域

  設備廣泛應用于涂裝行業、石油及化工、油漆生產及噴漆、印刷、電子元件及電線、農藥及染料、醫藥、顯像管、膠片、磁帶等領域; 有機廢氣濃度在 100PPM—2000PPM 之間皆可使用;
